HM-TLB7A（販売終了）

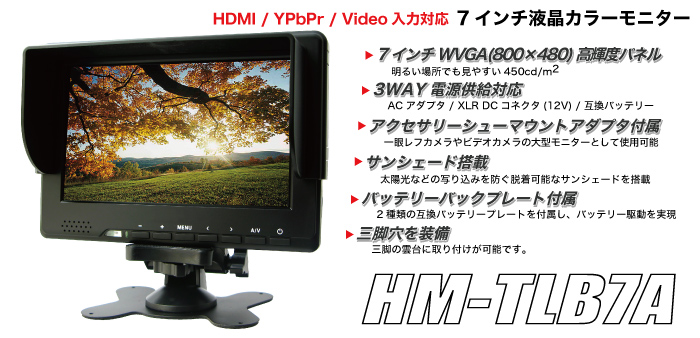

HM-TLB7Aは800 x 480ピクセル(WVGA) 7インチパネルを採用した液晶モニタです。HDMI、YPbPr(BNC)、Video(BNC)と多彩な入力形式に対応。太陽光などの写り込みを防ぐ脱着可能なサンシェードを付属。
電源はACアダプタからの給電の他、ソニー・パナソニック各社に対応した汎用バッテリー、XLR電源による3系統の電源入力に対応。一眼レフカメラやビデオカメラの大型外部モニタなどの特殊な用途での運用にも適しています。

製品特徴

• 高輝度液晶パネル搭載

  明るい場所でも見やすい高輝度タイプ(450cd/m²)
  WVGA(800×480pixel)液晶パネルを採用

• デジタル/アナログ入力両対応

  HDMI / YPbPr(BNC) / Video2系統(BNC)入力端子を装備。

• 3系統の電源供給をサポート

  ACアダプタ / XLR DCコネクタ(12V) / 互換バッテリー

• 汎用バッテリー取付用プレート付属

  ソニー・パナソニック製バッテリー取付用プレートにより、電源供給の拡張性を確保

• アクセサリーシューマウントアダプタ付属

  一眼レフやビデオカメラの大型モニターとして使用可能。

• サンシェード搭載

  脱着可能なサンシェード搭載。太陽などの写り込みを防ぎます。

• 三脚穴装備

  本体底面、右側面の2箇所に三脚穴を装備しています。

三脚穴＆据え置き用スタンド＆アクセサリーシューマウントアダプタ

• テーブルなど平面設置用の標準スタンドの他、カメラなどのアクセサリーシューへ固定が出来るアクセサリーシューマウンターを付属。一眼レフデジカメやビデオカメラなど、アクセサリーシューが付いている機器の大型プレビュー用モニターとして利用しやすい設計となっております。本体底面及び右側面には三脚穴が設けられており、一般的な三脚を利用することも可能です。

標準スタンド取付時

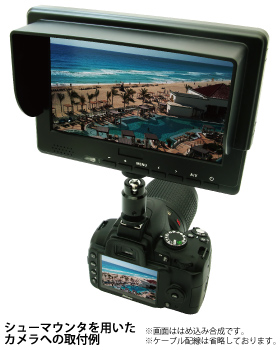

シューマウンタ 取付時

本体側面にも三脚穴

※標準スタンドは自立しませんので、ネジで固定する必要があります（両面テープ付)。

脱着可能なサンシェード

サンシェード装着時

サンシェード非装着時

• 太陽光などの写り込みを防止する脱着可能なサンシェードを搭載し、自然光の当たる明るい場所等での視認性を向上させます。

バッテリーバックプレート付属

2種類のバッテリーパックプレートを付属。
手持ちのバッテリーをHM-TLB7Aで利用することが可能です。
※製品にバッテリーは付属していません ※本機からバッテリーを充電することは出来ません。

対応バッテリー Panasonic VW-VBD210(CGA-DU21) VW-VBD140(CGA-DU14) SONY NP-QM91D / NP-QM71D および、上記互換バッテリー



様々な用途に対応する、豊富なインターフェース

• HDMI / YPbPr(BNC) / Video(BNC) の映像端子やアナログ音声入力端子、底面・側面に設けられた三脚穴など、豊富なインターフェイスを備えたHM-TLB7Aは多様な機器への接続に対応します。

※本機のYPbPr、AV(Video1/2)、Audio入力にはBNC端子を採用しています。
※RCA端子ケーブルを接続する場合、別途市販のBNC-RCA変換アダプタが必要です。
※本機はVGA接続には非対応です。PCとVGA接続の用途では使用できませんのでご注意下さい。

モノラルスピーカー搭載		リモコン付属
出力1Wのモノラルスピーカーを搭載し、音声出力を要する用途でも別途外部スピーカーの設置場所を確保する必要がありません。		設定や入力切換がリモコン操作で行えます。



仕様

型番		HM-TLB7A
インターフェース	映像入力	HDMI、YPbPr(BNC)、Video1(BNC)、Video2(BNC) ※本機のYPbPr、AV(Video1/2)、Audio入力にはBNC端子を採用しています。 ※RCA端子ケーブルを接続する場合、別途市販のBNC-RCA変換アダプタが必要です。 ※本機はVGA接続には非対応です。PCとVGA接続の用途では使用できませんのでご注意下さい。 ※HDMIはHDCP非対応、音声はPCMのみの対応となります。
	音声入力	Analog-Audio(BNC)(モノラル)
ハードウェア	液晶	7型ワイド カラーTFT液晶
	解像度	800 × 480
	有効表示領域	152.4(W) × 91.44(H) mm
	画素ピッチ	0.1905(W) × 0.1905(H) mm
	画素配列	RGBストライプ
	視野角	上50 / 下70 / 左70 / 右70
	コントラスト比	500:1
	応答速度	30ms
	輝度	450cd/m2
	入力周波数	H/30-60Hz、V/60-75Hz
	入力抵抗	75Ω
	スピーカー	1W(モノラル)
	対応バッテリー	NP-QM91D / NP-QM71D / VW-VBD210(CGA-DU21) / VW-VBD140(CGA-DU14)互換バッテリー ※バッテリーバックプレート使用時の対応バッテリー ※バッテリーは市販のものを別途ご用意下さい
	電源	入力：AC 100V または 4ピンXLR(DC) 出力：DC 12V
	消費電力	約8W
	外形寸法	131 × 188 × 33 mm (サンシェード非装着時)
	重量	約470g (本体のみ)
	動作環境	温度：0〜40℃ 湿度：20〜80%(但し、結露なきこと)
パッケージ内容		製品本体、固定式専用スタンド(ネジ穴4箇所あり、両面テープ付)、汎用バッテリー取付用プレート(2タイプ)、アクセサリーシューマウントアダプタ、サンシェード、ACアダプタ、取扱説明書、リモコン ※各種映像・音声ケーブルは付属しておりません。
備考		RoHS対応
製品保証		ご購入日より6ヶ月

※液晶ディスプレイ表面には、常時点灯する輝点や発光しない黒点（ドット欠け）が存在する場合があります。これら輝点や黒点は液晶パネルの性質上発生が避けられない仕様上のものであり、故障・不具合ではありません。また、輝点・黒点を理由とする製品の返品・交換・修理のご依頼はお受けできませんので、あらかじめご了承ください。 ※本ページで使用されている写真は開発中のものです。
