HM-TLB5A（在庫限り）

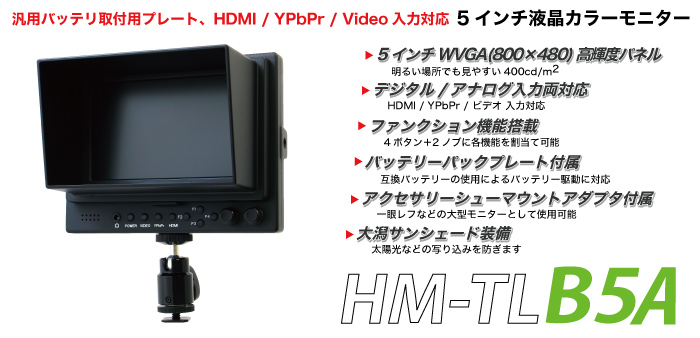

HM-TLB5Aは800 x 480ピクセル(WVGA) 5インチパネルを採用した液晶モニターです。HDMI、YPbPr(BNC)、Video(BNC)と多彩な入力形式に対応。電源は付属ACアダプタの他、市販の汎用バッテリーを利用したバッテリー駆動にも対応します。太陽光などの写り込みを防ぐ脱着可能なサンシェードを付属し、屋外撮影での一眼レフカメラやビデオカメラの大型外部モニターなどでの運用にも適しています。

製品特徴



映像切替ボタンやよく使う機能をワンボタンで呼び出せるファンクションボタンを前面に用意

本体の前面パネルにはVIDEO、YPbPr、HDMIの各映像入力をワンボタンで切替可能な入力切換ボタンや、各種機能のショートカットを登録できる F1〜F4ボタン＋2ノブ のファンクションボタン付。使いやすい操作性を実現します。

(登録可能機能)
MARK：画面にターゲットマークをオーバーレイ表示
UNDERSCAN：3段階のオーバースキャン表示
RATIO：アスペクト比切換(FULL / 4:3)
VOLUME：ボリューム調整

三脚穴＆据え置き用スタンド＆アクセサリーシューマウントアダプタ

• 標準スタンド取付時

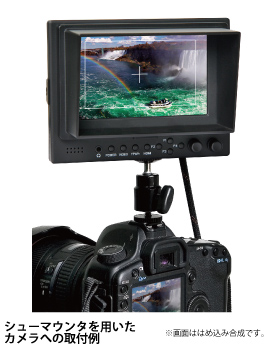

  シューマウンタ 取付時

  テーブルなど平面設置用の標準スタンドの他、カメラなどのアクセサリーシューへ固定が出来るアクセサリーシューマウンターを付属。一眼レフデジカメやビデオカメラなど、アクセサリーシューが付いている機器の大型プレビュー用モニターとして利用しやすい設計となっております。本体底面及び右側面には三脚穴が設けられており、一般的な三脚を利用することも可能です。

※標準スタンドは自立しませんので、ネジで固定する必要があります（両面テープ付)。

脱着可能なサンシェード

サンシェード装着時

サンシェード非装着時

• 太陽光などの写り込みを防止する脱着可能なサンシェードを搭載し、自然光の当たる明るい場所等での視認性を向上させます。

バッテリーバックプレート付属

• 2種類のバッテリーパックプレートを付属。
  手持ちのバッテリーをHM-TLB5Aで利用することが可能です。
  ※製品にバッテリーは付属していません ※本機からバッテリーを充電することは出来ません。

対応バッテリー SONY NP-F970、NP-QM91D、NP-QM71D および、上記互換バッテリー



様々な用途に対応する、豊富なインターフェース

• HDMI / YPbPr(BNC) / Video(BNC) の映像端子やアナログ音声入力端子、底面・側面に設けられた三脚穴など、豊富なインターフェイスを備えたHM-TLB5Aは多様な機器への接続に対応します。

※本機のYPbPr、AV、Audio入力にはBNC端子を採用しています。
※RCA端子ケーブルを接続する場合、別途市販のBNC-RCA変換アダプタが必要です。
※本機はVGA接続には非対応です。PCとVGA接続の用途では使用できませんのでご注意下さい。

モノラルスピーカー搭載

出力0.25Wのモノラルスピーカーを搭載し、音声出力を要する用途でも別途外部スピーカーの設置場所を確保する必要がありません。

仕様

型番		HM-TLB5A
インターフェース	映像入力	HDMI、YPbPr(BNC)、Video(BNC) ※本機のYPbPr、Video、Audio入力にはBNC端子を採用しています。 ※RCA端子ケーブルを接続する場合、別途市販のBNC-RCA変換アダプタが必要です。 ※本機はVGA接続には非対応です。PCとVGA接続の用途では使用できませんのでご注意下さい。 ※HDMIはHDCP非対応、音声はPCMのみの対応となります。
	映像出力	Video(BNC)
	音声入力	Analog-Audio(BNC)(モノラル)
	音声出力	スピーカー、イヤホン(3.5mm)
ハードウェア	液晶	5型ワイド カラーTFT液晶
	解像度	800 × 480
	有効表示領域	108.0(W) × 64.8(H) mm
	画素ピッチ	0.135(W) × 0.135(H) mm
	画素配列	RGBストライプ
	視野角	上60 / 下70 / 左75 / 右75 度
	コントラスト比	600:1
	応答速度	12ms
	輝度	400cd/m2
	入力抵抗	75Ω
	スピーカー	0.25W(モノラル)
	対応互換バッテリー	NP-F970 / NP-QM91D / NP-QM71D 互換バッテリー ※バッテリーバックプレート使用時の対応バッテリーです。 ※バッテリーは市販のものを別途ご用意下さい。 ※バッテリーの充電には対応していません。
	電源	入力：AC 100V 出力：DC 12V
	消費電力	約6W
	外形寸法	151 × 116 × 39.5 mm (サンシェード非装着時)
	重量	約316g (本体のみ)
	動作環境	温度：0〜40℃ 湿度：20〜80%(但し、結露なきこと)
パッケージ内容		製品本体、固定式専用スタンド(ネジ穴4箇所あり、両面テープ付)、汎用バッテリー取付用プレート(2タイプ)、アクセサリーシューマウントアダプタ、サンシェード、ACアダプタ、取扱説明書 ※各種映像・音声ケーブルは付属しておりません。
備考		RoHS対応
製品保証		ご購入日より6ヶ月

※液晶ディスプレイ表面には、常時点灯する輝点や発光しない黒点（ドット欠け）が存在する場合があります。これら輝点や黒点は液晶パネルの性質上発生が避けられない仕様上のものであり、故障・不具合ではありません。また、輝点・黒点を理由とする製品の返品・交換・修理のご依頼はお受けできませんので、あらかじめご了承ください。 ※本ページで使用されている写真は開発中のものです。
