HM-TL10S3は1280 x 800ピクセル(WXGA) 10.1インチIPS液晶を採用した、小型で高精細な液晶モニターです。
3G-SDI、HDMI、AVと多彩な入力インターフェースに対応するほか、輝度350cd/㎡・コントラスト比800:1とし、屋外などでの映り込みを防ぐ大型サンシェードとともに、撮影に最適な視認性を確保しました。また、電源にはACアダプタ・XLR DCコネクタが使用可能な2WAYシステムを採用しています。
10.1インチの高画質IPS (In Plane Switching) 液晶パネル採用
ハイコントラスト10.1インチWXGA（1280×800）液晶
コントラスト比800:1、輝度350cd/㎡により、周囲が明るい環境下でも高い視認性を実現しています。
広視野角、上下170°/左右170°
上下170°/左右170°の広視野角により、幅広い角度からの視認性を実現しています。
スケーリング表示可能なWXGA液晶画面
目的や環境に合わせた多彩な解像度でお使い頂けます。
 |
|
||||||||||
| ※IPS方式とその他方式の比較イメージで、実際の表示とは異なります。 |

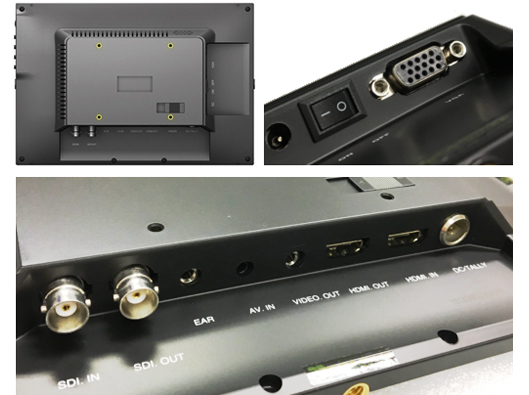

3G-SDI(1080p 60/50Hz)広帯域出力/デジタル/アナログ入出力対応
3G-SDI/HDMI/AVの多彩な入力形式に対応
放送用ハイビジョンVTRで多く採用されているSDI信号の最新規格第3世代SDIに対応。SDI端子位置等を設計から見直し、本体奥行を約29mmまで薄くしたスリム設計です。1080p(60/50Hz)の広帯域出力に標準で対応し、映像コンテンツの更なる高品質化をサポートします。 また、最新のHDMI機器からレガシーなVGA・ビデオ機器など、環境や用途に合わせて入力端子の選択が可能です。

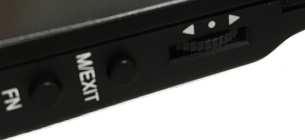

設定変更に役立つジョグダイヤルボタンを側面に用意
- 本体の側面には3G-SDI、HDMI、Video、VGAの各映像入力をワンボタンで切替可能な入力切換ボタンや、各種機能のショートカットを登録できるファンクションボタン(FN)、各種設定変更を簡単に行なえるジョグダイヤルを装備、使いやすく快適な操作性を実現します。

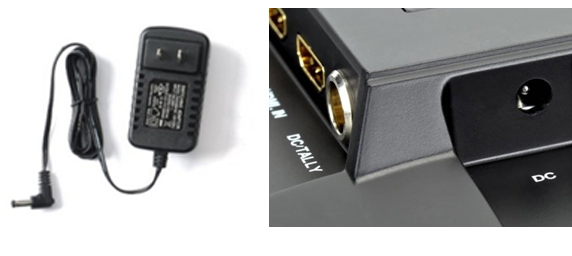

2系統の電源供給をサポート ACアダプタ / XLR DCコネクタ(12V)
- 家庭用100Vコンセントや4ピンXLR電源に対応。
※4ピンXLR電源用ケーブルは付属しておりません。

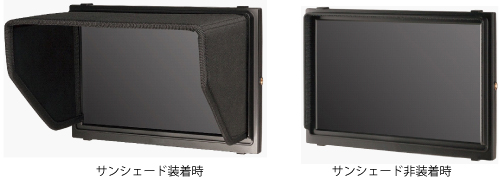

脱着可能な折り畳み式大型サンシェード
- 太陽光などの写り込みを防止する脱着可能なサンシェードを搭載し、自然光の当たる明るい場所等での視認性を向上させます。

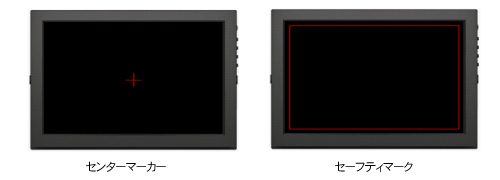

スクリーンマーカー表示
センターマーカーとセーフティマーカー表示機能を装備。
センターマーカーは、ON/OFFで表示/非表示できます。セーフティマーカーは、OFF/95/93/90/88/85/80%の設定で表示できます。

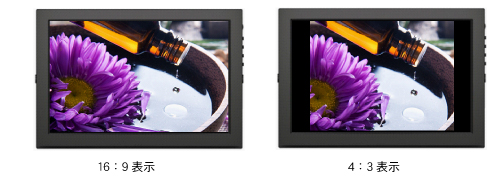

多彩なアスペクト比モード
- スタンダードな アスペクト比4:3 / 16:9 モードの他、1.85:1 / 2.35:1、パネルの有効表示域を最大限に使用したフィットスクリーン表示モードを搭載、利用シーンに合わせた表示方式が選択可能です。

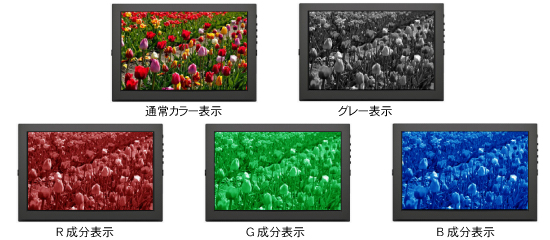

カラー表示モード
- 通常のカラー表示モードの他、グレー表示モード、R成分・G成分・B成分表示モードを搭載。用途に合わせた色再現が可能です。

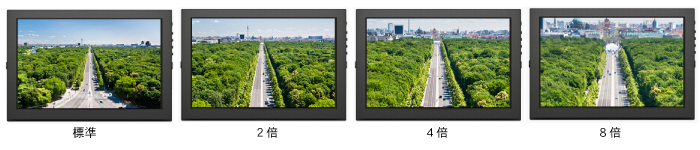

拡大機能
- 画像拡大機能として2倍・4倍・8倍で設定することができます。

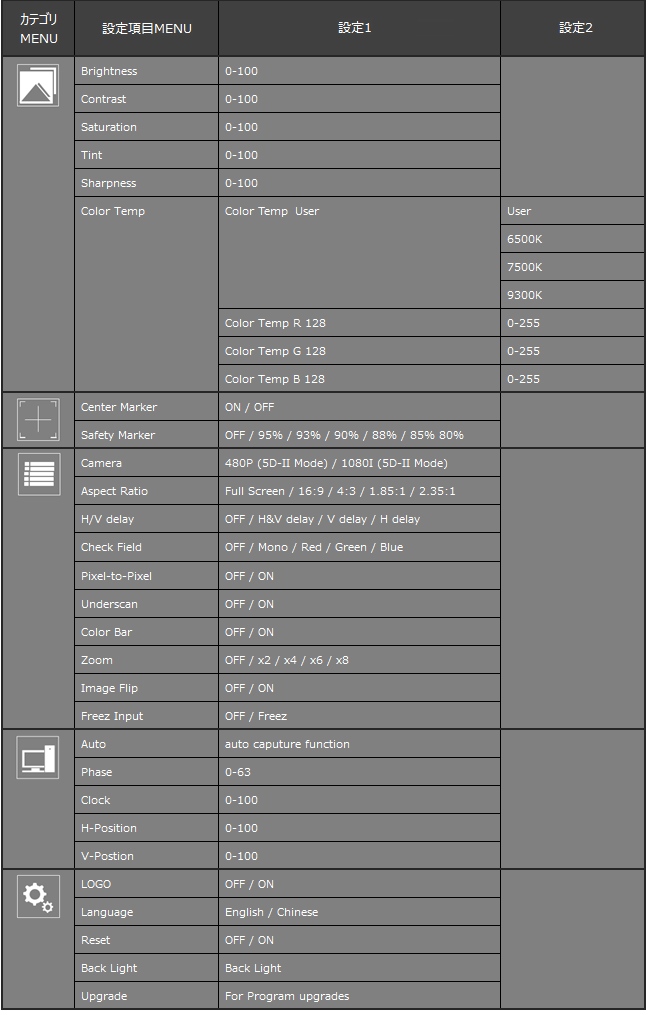

多彩な設定項目
-
- 設定メニューにより、多彩な設定変更に対応しています。
仕様
| 型番 | HM-TL10S3 |
| 映像入力 | 3G-SDI、HDMI、VGA(シュリンクRGB15PIN)、AV(3.5Φ付属専用ケーブル) |
| 映像出力 | 3G-SDI、HDMI |
| 音声入力 | AV(3.5Φ付属専用ケーブル) |
| 音声出力 | イヤホン(3.5Φ) |
| 液晶 | 10.1型ワイドカラーIPS液晶 |
| 解像度 | 1280 × 800 |
| 有効表示領域 | 216.96(W) × 135.60(H) mm |
| 画素ピッチ | 0.0565(H) × 0.1695(V) mm |
| 画素配列 | RGBストライプ |
| 視野角 | 水平 170度 / 垂直 170度 |
| コントラスト比 | 800:1 |
| 応答速度 | 20ms |
| 輝度 | 350cd/m2 |
| スピーカー | 1W モノラルスピーカー |
| 電源 | 入力：AC 100V 出力：DC 12V |
| 消費電力 | 最大10W |
| 外形寸法 | 250 × 170 × 29.6 mm |
| 重量 | 約623g (本体のみ) |
| 動作環境 | 温度：0〜40℃ 湿度：20〜80%(但し、結露なきこと) |
| 対応OS | Windows 7 / Windows 8 / Windows 8.1 |
| パッケージ内容 | 本体、HDMIケーブル、AV専用ケーブル、ACアダプタ、スタンド、取扱説明書 |
| 備考 | RoHS対応 |
| 製品保証 | ご購入日より6ヶ月 |
【液晶ディスプレイ製品についてのご注意】
液晶ディスプレイ表面には、常時点灯する輝点や発光しない黒点（ドット欠け）が存在する場合があります。これら輝点や黒点は液晶パネルの性質上発生が避けられない仕様上のものであり、故障・不具合ではありません。また、輝点・黒点を理由とする製品の返品・交換・修理のご依頼はお受けできませんので、あらかじめご了承ください。
【その他注意事項】
・HDMI/DVIはHDCP非対応、HDMI音声はPCMのみの対応となります。
